Inspeção Técnica de Rede de Gás
A avaliação mais completa do cluster: inspeção da instalação, ensaio de estanqueidade e documentação técnica em um único trabalho.
Entender a instalação antes de ensaiar
A inspeção técnica vai além do ensaio: analisa a instalação como sistema. O ensaio informa se o trecho manteve a pressão no período; a inspeção observa as condições que explicam o comportamento atual e o risco futuro da instalação.
O trabalho reúne verificação visual do que é acessível, análise documental quando houver projeto ou registros anteriores, ensaio de estanqueidade nos trechos definidos e um laudo que organiza as constatações e as recomendações por prioridade.
A LHGEO Engenharia tem sede em Ribeirão Preto/SP e atende diferentes localidades conforme o tipo de serviço, o escopo e a logística.
Situações que levam à contratação
Instalação antiga
Rede com muitos anos de uso, intervenções sucessivas ou histórico desconhecido.
Compra, locação ou troca de ocupante
Necessidade de conhecer a condição real da instalação antes de assumir o imóvel.
Planejamento de manutenção
Base técnica para priorizar correções e organizar a manutenção da edificação.
Antes de um processo documental
Levantar pendências antes de submeter documentação a terceiros.
O que é avaliado
Traçado e materiais
Verificação do traçado aparente, dos materiais empregados e da coerência com o uso da instalação.
Integridade e corrosão
Observação de corrosão, danos mecânicos, proteção, revestimento e condições de trechos expostos.
Suportação e interferências
Fixações, apoios, atravessamentos, passagem por ambientes inadequados e interferência com outras instalações.
Componentes
Registros de bloqueio, reguladores, medidores, conexões e acessórios acessíveis.
Ambiente e aparelhos
Ventilação, exaustão e condições dos aparelhos, conforme aplicabilidade e escopo contratado.
Ensaio e registro
Ensaio de estanqueidade nos trechos definidos, registro fotográfico e laudo com ART conforme o escopo.
Como o trabalho é conduzido
- 1Triagem da demanda, do tipo de gás e da finalidade do documento
- 2Definição do trecho a ensaiar e das condições de isolamento

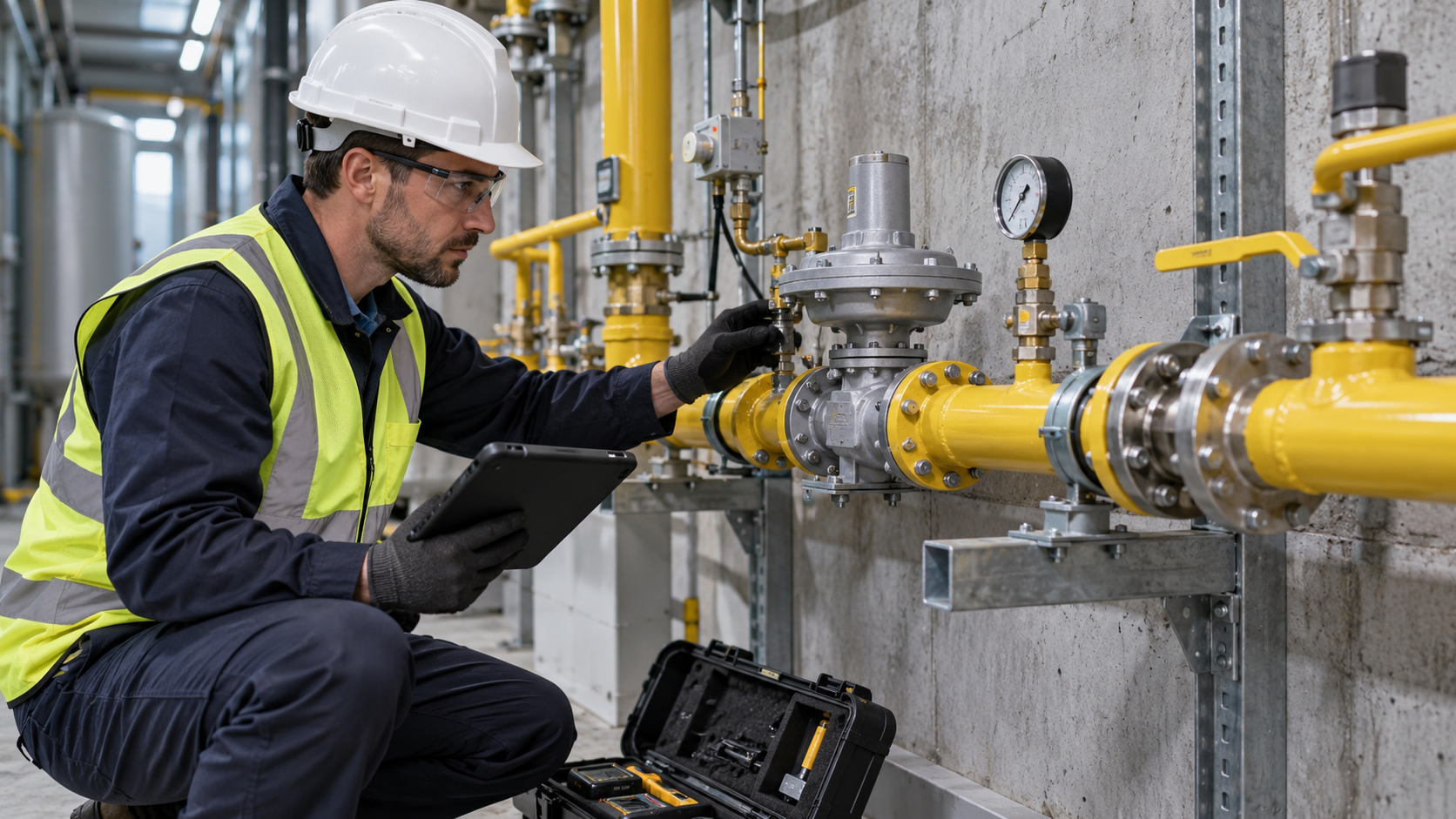

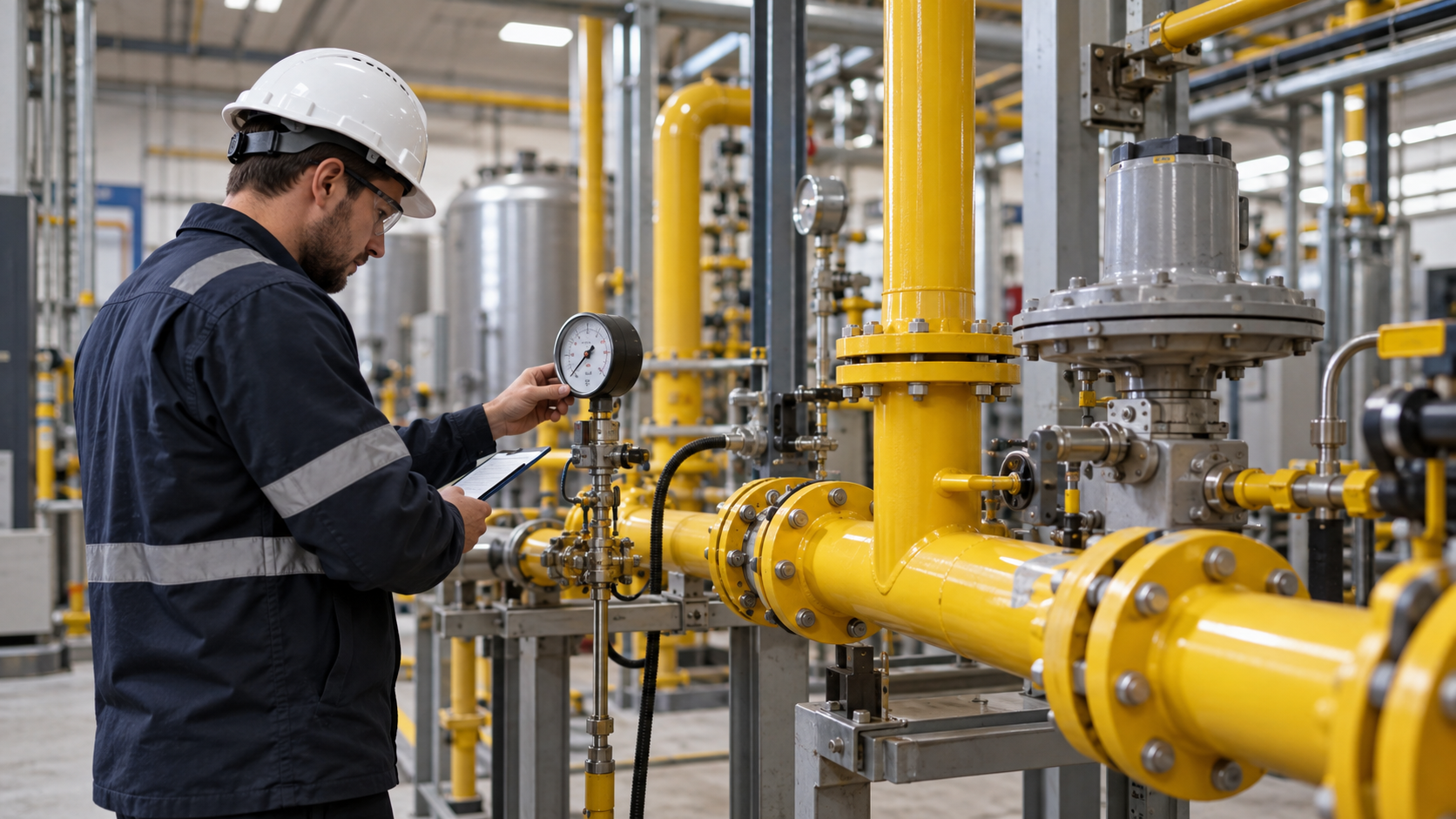

- 3Inspeção das partes acessíveis da instalação
- 4Escolha do procedimento, da pressão e da instrumentação aplicáveis
- 5Execução do ensaio com registro das leituras e evidências
- 6Laudo ou relatório, com recomendações e ART conforme o escopo
O que o documento registra
- Identificação do imóvel, do responsável e da instalação avaliada
- Descrição do trecho ensaiado e do tipo de gás
- Pressão de trabalho, pressão de ensaio e instrumento utilizado
- Horário de início e término, com estabilização quando aplicável
- Pressão inicial e final observadas no período
- Registro fotográfico do ensaio e dos pontos relevantes
- Resultado, restrições, recomendações e ART conforme o escopo
Referências técnicas e instrumentação
- As referências técnicas aplicáveis variam conforme o tipo de gás, uso da edificação, configuração da instalação, pressão de operação, trecho ensaiado e objetivo da avaliação.
- O ensaio utiliza instrumentação compatível com a faixa de pressão e com o procedimento aplicável ao trecho ensaiado, com calibração e rastreabilidade compatíveis com o escopo e com as exigências aplicáveis.
- Instalações residenciais e não residenciais têm referências próprias: a ABNT NBR 15526 e a ABNT NBR 15358 não são intercambiáveis e são consideradas conforme o uso e a configuração da instalação.
- A pressão, a duração, o meio de ensaio e a instrumentação dependem do tipo de instalação, da pressão de trabalho, da extensão da rede, da finalidade e da norma aplicável, em sua edição vigente.
- A ABNT NBR 15923 é considerada conforme aplicabilidade para inspeção de instalações prediais de gás.
- A ABNT NBR 13103 é considerada conforme aplicabilidade quanto a aparelhos, ventilação e exaustão.
Limites do escopo
- Não existe pressão de ensaio universal: publicar um único valor para toda rede seria tecnicamente incorreto.
- O resultado do ensaio corresponde ao trecho efetivamente ensaiado, nas condições e no período registrados.
- A LHGEO não declara acreditação de ensaio, laboratório próprio nem certificação que não possua.
- Nenhum serviço técnico garante, por si só, aprovação em processo do Corpo de Bombeiros ou de qualquer órgão.
- ART, conclusões e recomendações correspondem somente ao escopo contratado.
- A inspeção é predominantemente visual e limitada ao que está acessível no momento da visita; trechos embutidos ou inacessíveis são declarados como tal.
- A inspeção não substitui projeto, execução, manutenção corretiva nem serviços de empresa instaladora.
Responsabilidade técnica e ART
Eng. Luís Henrique de Almeida Souza, Engenheiro Civil, CREA-SP 5061174960, LHGEO Engenharia. A ART corresponde ao escopo contratado. Sede em Ribeirão Preto/SP, com atendimento em diferentes localidades conforme o tipo de serviço, o escopo e a logística.
Perguntas frequentes
Qual é a pressão usada no teste de estanqueidade?
Não há um valor único. A pressão de ensaio depende do tipo de instalação, da pressão de trabalho, do trecho avaliado, da finalidade e da norma aplicável na edição vigente. A definição é feita caso a caso, antes do ensaio.
Qual a diferença entre detecção de vazamento e ensaio de estanqueidade?
A detecção procura um ponto de vazamento já suspeito. O ensaio de estanqueidade é um procedimento formal, com pressurização do trecho, instrumentação, tempo controlado e registro documentado do comportamento da pressão.
Existe um manômetro que sirva para qualquer rede?
Não. A faixa do instrumento precisa ser coerente com a pressão de ensaio. Um instrumento superdimensionado prejudica a resolução da leitura, e trechos com pressões diferentes podem exigir instrumentos diferentes.
O serviço inclui ART?
A ART é registrada conforme o serviço de engenharia efetivamente contratado. Ela identifica a responsabilidade técnica, mas não amplia por si só o alcance das conclusões do documento.
Quanto custa?
O valor depende do tipo de instalação, da quantidade de trechos e pontos, da extensão da rede, da pressão, do acesso, da necessidade de paralisação, da documentação exigida e do deslocamento. A análise é feita a partir das informações do caso.
