Levantamento As Built Industrial e Atualização de Plantas
Base confiável para retrofit, ampliação e novos projetos industriais.
A LHGEO Engenharia executa levantamentos As Built de instalações industriais com laser scanner 3D, topografia e engenharia. Registramos a condição real de estruturas, tubulações, equipamentos e edificações para servir de base a projetos, reformas, manutenções e documentação técnica.
Quando o As Built industrial é essencial
Plantas antigas raramente refletem a realidade de uma instalação industrial. O As Built com escaneamento 3D reduz incertezas antes de projetar, fabricar ou modificar.
Plantas antigas divergentes
Reformas, substituições e ampliações que nunca foram registradas em desenho.
Retrofit e revamp
Necessidade de base confiável para projetar novas linhas, equipamentos e utilidades.
Tubulações não mapeadas
Trajetos, suportes e conexões visíveis sem representação em planta.
Implantação de máquinas
Verificação prévia de espaços, alturas, bases, acessos e interferências.
Ampliação de galpões
Registro do existente antes de ampliar cobertura, estrutura ou pavimentação.
Documentação técnica ausente
Necessidade de As Built para auditorias, manutenção e novos projetos.
Entregáveis técnicos
O escopo de entrega é definido junto ao cliente, conforme a finalidade do levantamento, disciplinas envolvidas e nível de informação (LOD) necessário para projeto ou manutenção.
Nuvem de pontos
Base 3D para consulta, medição e desenvolvimento de projetos.
Plantas, cortes e elevações
Documentação da condição existente conforme escopo contratado.

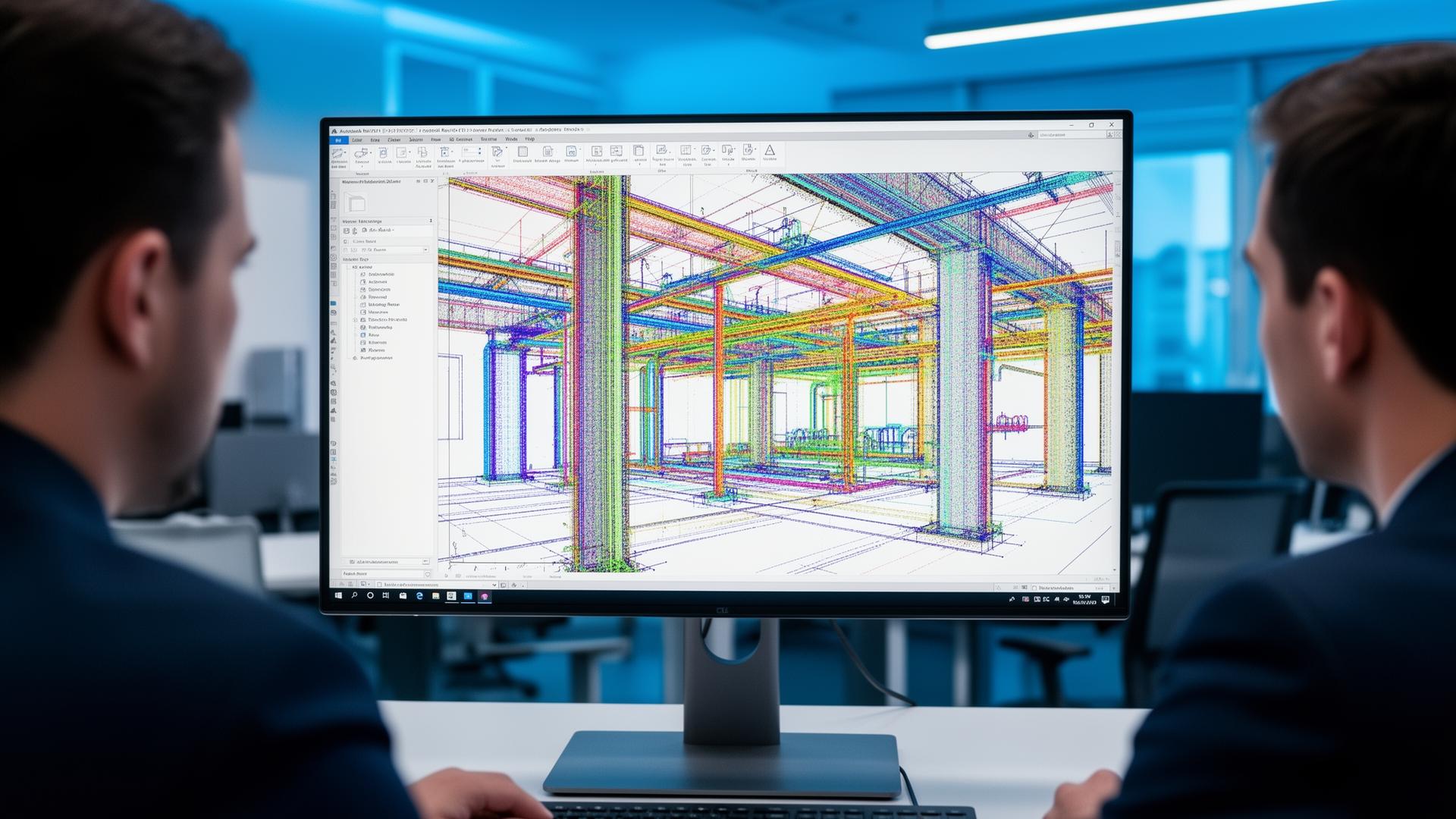

Modelo 3D e Scan to BIM
Modelagem selecionada ou BIM contratado com LOD definido.
Relatório técnico e ART
Metodologia, premissas, limitações e responsabilidade técnica.
Exemplos de documentação As Built
Exemplos técnicos produzidos pela LHGEO Engenharia para ilustrar formatos de entrega em levantamentos As Built.
Planta técnica
Extração de plantas a partir de nuvem de pontos de estrutura existente.
Corte / elevação
Vistas ortográficas geradas do modelo tridimensional para documentação.
Nuvem de pontos / modelo
Nuvem de pontos organizada, base para consultas, medições e modelagem.
As imagens são exemplos técnicos. O conteúdo, o nível de representação e os formatos de cada entrega são definidos conforme o escopo contratado.
Metodologia LHGEO
Um fluxo técnico transparente, do escopo à entrega final, com engenheiro responsável.
- Etapa 1
Análise do objetivo
Entendimento da finalidade, área, disciplinas envolvidas e entregáveis.
- Etapa 2
Planejamento
Posições de captura, controle topográfico, segurança, acessos e logística.
- Etapa 3
Levantamento em campo
Escaneamento 3D com laser scanner e apoio topográfico e GNSS quando aplicável.
- Etapa 4
Registro e processamento
Integração das capturas em uma nuvem de pontos consistente.
- Etapa 5
Produção dos entregáveis
Elaboração de plantas, cortes, modelos ou modelagem BIM conforme escopo.
- Etapa 6
Entrega técnica
Arquivos, relatório e ART, com apoio para dúvidas de projeto.
Setores atendidos
A LHGEO atende diferentes setores industriais e escritórios de projeto que precisam de base técnica confiável para retrofit, ampliação, manutenção e novos projetos.
- Sucroenergético
- Alimentos e bebidas
- Farmacêutico
- Metalurgia e siderurgia
- Logística e centros de distribuição
- Papel e celulose
- Automotivo
- Químico
- Fabricantes de equipamentos
- Escritórios de projeto e engenharia
Vamos avaliar o seu projeto industrial?
Envie plantas, fotos ou um vídeo do local. Nossa equipe retorna com escopo, entregáveis e cronograma.
Engenheiro responsável e ART
Todos os serviços são conduzidos pelo Eng. Luís Henrique de Almeida Souza, com registro no CREA-SP, atuação nas áreas de topografia, georreferenciamento, engenharia civil e diagnóstica.
Cada projeto recebe metodologia definida, controle de qualidade, relatório técnico e ART correspondente ao escopo executado.
Perguntas frequentes
Leituras técnicas complementares: levantamento para retrofit industrial, escaneamento de tubulações e equipamentos e fatores que influenciam o preço do escaneamento 3D.
Topografia convencional ou escaneamento 3D?
Os dois métodos convivem. A escolha depende do entregável, da densidade de elementos e do tempo disponível em campo.
Topografia convencional
- Poucos elementos, bem definidos: eixos, bases, pontos de controle, cotas de piso.
- Locação e conferência de posição durante montagem ou obra.
- Verificações repetidas ao longo do tempo, sobre os mesmos pontos.
- Áreas externas, pátios e acessos.
Escaneamento 3D
- Áreas densas de tubulação, estrutura e equipamento, difíceis de descrever por pontos.
- As built e retrofit com necessidade de consulta posterior à geometria capturada.
- Verificação de interferência antes de instalar novos equipamentos ou linhas.
- Janela de campo curta, com processamento e extração feitos depois em escritório.
Em boa parte dos trabalhos industriais os métodos são combinados: a rede de apoio topográfica amarra o escaneamento e garante que a nuvem de pontos fique no mesmo sistema de referência usado pelos projetos da planta.
