Monitoramento Topográfico Industrial de Recalques, Deslocamentos e Deformações
Campanhas repetidas na mesma referência para acompanhar a evolução geométrica de fundações, silos, tanques, torres e estruturas industriais ao longo do tempo.
- Planta em operação, com janela de parada curta
- Tolerância e método definidos junto ao projeto
- Atendimento a projetos em todo o Brasil
- Relatório técnico e ART conforme o escopo
Trabalho realizado por Engenheiro Agrimensor com mais de 25 anos de experiência. Atuamos em todo o Brasil.
O que é monitoramento topográfico industrial e quando é utilizado
Monitoramento topográfico industrial é o acompanhamento da geometria de um ativo ao longo do tempo. Em vez de uma medição isolada, que é o retrato de uma data, são executadas campanhas repetidas sobre os mesmos pontos, a partir da mesma rede de referência, permitindo comparar resultados e identificar se há movimentação, em que direção e com que velocidade.
Essa distinção é o ponto central do serviço. Uma medição única informa a situação atual, mas não responde se a estrutura está estável ou em evolução. Só a repetição controlada, com referências fora da zona potencialmente móvel e método constante, produz uma série comparável.
Esta página é o hub industrial do tema: reúne fundações, bases de máquina, silos, tanques, torres, chaminés, pilares, pipe racks, plataformas e estruturas afetadas por vibração, sobrecarga ou obra vizinha. Para escopos específicos, o site mantém páginas próprias de monitoramento de recalque e de monitoramento de deformações estruturais.
Situações que levam a contratar este serviço
Suspeita de recalque em fundação ou base
Trinca, desnível perceptível ou equipamento que perde geometria sugerem movimentação e exigem série comparável de medições.
Silo ou torre com suspeita de desaprumo progressivo
Verificação repetida do prumo para distinguir desvio construtivo original de movimentação em curso.
Obra ou intervenção vizinha
Escavação, cravação, rebaixamento de lençol ou terraplenagem próxima, com campanhas antes, durante e depois.
Necessidade de comprovar estabilidade
Engenharia, seguradora, perícia ou contrato exigem registro documentado da evolução geométrica do ativo.
Base de máquina que perde alinhamento
Equipamento que volta a desalinhar após correção, indicando possível movimentação do apoio.
Campanha periódica prevista pela engenharia
Plano interno de acompanhamento com frequência definida pelo responsável técnico ou estrutural.

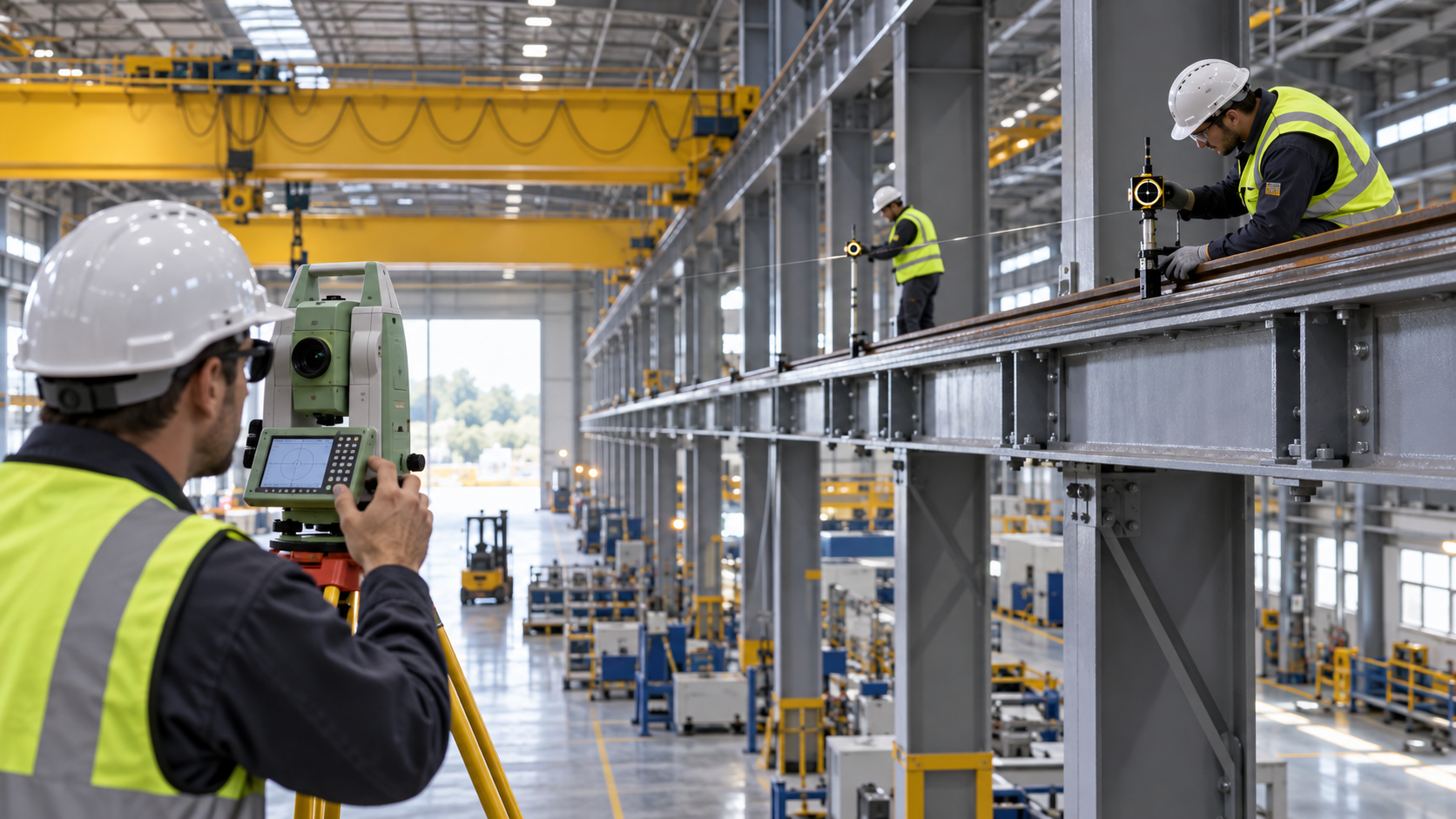

Topografia industrial em campo
Registros de execução em planta: apoio topográfico, conferência dimensional e documentação do existente.
Setores e aplicações atendidas
O escopo é definido por ativo e objetivo. Os setores abaixo concentram a maior parte das demandas industriais recebidas.
Sucroenergético
Usinas e destilarias: áreas de processo, esteiras, tanques, pátios e intervenções em parada de safra.
Metalmecânico
Fabricação e montagem de estruturas, equipamentos e conjuntos com exigência dimensional.
Alimentos e bebidas
Linhas de envase, utilidades e ampliações em ambientes com restrição de acesso e higiene.
Logística e galpões
Pisos, docas, porta-paletes, ponte rolante e ampliação de cobertura e pavimento.
Construção industrial
Implantação de plantas: rede de apoio, locação de fundações, bases e estruturas.
Projetos e BIM
Base geométrica confiável do existente para projetistas, integradores e coordenação de disciplinas.
Manutenção e paradas
Verificações geométricas e cadastros executados dentro da janela de parada programada.
Descreva o ativo, o objetivo e a janela disponível. A análise do escopo define método, tolerância e entregáveis.
Enviar briefing técnicoComo o serviço é executado, passo a passo
- 1
Definição do objetivo e dos pontos
Levantamento do que precisa ser acompanhado, quais grandezas interessam e quais pontos representam o comportamento do ativo.
- 2
Referências estáveis
Implantação ou verificação de marcos e RN fora da zona potencialmente móvel, condição para que a comparação tenha sentido.
- 3
Campanha zero
Medição inicial que estabelece a baseline de comparação, com registro detalhado de método, instrumentos e condições.
- 4
Campanhas periódicas
Repetição com o mesmo método, os mesmos pontos e a mesma rede, na periodicidade acordada.
- 5
Controle de qualidade
Fechamento de circuitos, repetições e verificação da estabilidade das próprias referências a cada campanha.
- 6
Comparação e relatório
Tabelas comparativas, gráficos de evolução, vetores de deslocamento quando aplicável e relatório técnico.
Métodos e equipamentos aplicáveis
Nível de precisão
Método principal quando o interesse é recalque e variação de cota, por permitir detectar deslocamentos verticais pequenos entre campanhas.
Estação total
Aplicada a deslocamentos em X, Y e Z, prumo e coordenadas de alvos fixados na estrutura.
GNSS/RTK quando adequado
Usado apenas em ambientes abertos e quando a precisão exigida é compatível com o método.
Laser scanner 3D em casos específicos
Indicado quando o objetivo é comparar superfícies e deformação geométrica ampla, e não apenas pontos discretos.
Alvos e pontos materializados
Fixação de referências repetíveis, para que cada campanha leia exatamente o mesmo ponto.
A combinação de equipamentos é definida conforme o objetivo do trabalho, o porte da área e a precisão necessária. Não há um único arranjo aplicável a todos os casos.
Entregáveis e informações para orçamento
Produtos possíveis
- Plano de monitoramento com objetivo, pontos, método e periodicidade
- Monografia e croqui de localização dos pontos e das referências
- Relatório da campanha inicial, com a baseline adotada
- Tabelas comparativas de deslocamento por campanha
- Gráficos de evolução por ponto e por período
- Mapa ou vetores de deslocamento, quando aplicável
- Relatório técnico e ART conforme o escopo contratado
Dados e documentos que ajudam na análise
- Empresa, cidade/UF e ativo ou estrutura a monitorar
- Problema observado e quando foi percebido
- Existência de medições ou campanhas anteriores e seus registros
- Projeto, planta de locação e cotas de referência disponíveis
- Periodicidade desejada e horizonte previsto de acompanhamento
- Critério ou limite informado pelo responsável estrutural, quando houver
Quanto custa e quanto tempo demora
O que compõe o orçamento
- Quantidade de pontos monitorados e extensão da área
- Método exigido pela precisão pretendida
- Número e frequência de campanhas contratadas
- Necessidade de implantar rede de referência nova
- Acesso, altura, condições de segurança e regime de trabalho
- Volume de análise, gráficos e relatórios por campanha
O valor é definido caso a caso, após entender escopo e condições de campo. Não trabalhamos com tabela fixa divulgada.
O que influencia o prazo
- Número de pontos e circuitos por campanha
- Disponibilidade de acesso e janelas com pouca interferência
- Periodicidade definida no plano de monitoramento
- Prazo de processamento e emissão do relatório comparativo
Responsabilidade técnica
As campanhas são conduzidas por profissional habilitado, com ART conforme o escopo contratado. A LHGEO mede e documenta a evolução geométrica. Diagnóstico estrutural, definição de risco, decisão de interdição e projeto de reforço pertencem ao responsável ou projetista estrutural, quando aplicável.
Perguntas frequentes
Uma campanha única já é monitoramento?
Não. Uma campanha isolada é uma medição, o retrato de uma data. Monitoramento pressupõe pelo menos uma campanha zero e campanhas seguintes sobre os mesmos pontos e a mesma rede, permitindo comparar a evolução.
Como saber se um recalque está evoluindo?
Comparando campanhas sucessivas executadas com o mesmo método, sobre os mesmos pontos e a partir de referências estáveis. A diferença entre campanhas, e não o valor absoluto de uma leitura, é o que indica evolução.
Com que frequência as medições devem ser feitas?
Não existe periodicidade universal. Pode ser diária, semanal, mensal, trimestral ou vinculada a etapas de obra, conforme a criticidade, o objetivo e o plano definido pelo responsável técnico ou estrutural.
O que precisa permanecer estável durante o monitoramento?
As referências: marcos e RN implantados fora da zona potencialmente móvel. Se a referência se move, toda a série perde comparabilidade, por isso a estabilidade é verificada a cada campanha.
O monitoramento topográfico substitui instrumentação geotécnica?
Não. São abordagens complementares. A topografia mede deslocamento de pontos na superfície ou na estrutura. Piezômetros, inclinômetros, extensômetros e sensores medem outras grandezas e podem ser exigidos pelo projeto.
Serve para silos e tanques?
Sim. Silos, tanques, torres e chaminés estão entre os ativos mais monitorados, tanto por recalque de fundação quanto por variação de prumo ao longo do tempo.
A LHGEO informa se a estrutura está segura?
Não. Entregamos a medição, a comparação entre campanhas e o relatório técnico. A avaliação de segurança, o diagnóstico estrutural e qualquer decisão de intervenção ou interdição cabem ao responsável ou projetista estrutural.
É possível comparar campanhas feitas por outra empresa?
Depende dos registros disponíveis. A comparação exige conhecer os pontos, as referências, o método e a precisão usados antes. Havendo essa documentação, a série pode ser aproveitada; caso contrário, o mais seguro é estabelecer uma nova campanha zero.
Qual a diferença entre monitoramento de recalque e de verticalidade?
O monitoramento de recalque acompanha a componente vertical, ou seja, a variação de cota dos pontos. A verticalidade acompanha o prumo, o desvio da estrutura em relação ao eixo vertical. Em silos e torres, os dois podem ser contratados juntos.
Vocês instalam sistema automatizado de medição contínua?
Nosso escopo é de campanhas topográficas periódicas, executadas por equipe em campo. Monitoramento automatizado contínuo depende de sistema instalado no ativo e de instrumentação própria para isso.
Capacidade técnica e método de trabalho
A combinação de equipamentos e software é definida conforme o ativo, a tolerância acordada e as restrições da planta. Não existe um arranjo único para todos os casos.
Estação total
Instrumento base em ambiente industrial coberto, entre estruturas e com visada controlada.
GNSS RTK, quando aplicável
Amarração e trabalho em pátios e áreas externas, onde há condição de recepção de sinal.
Laser scanner 3D Falcon X, quando aplicável
Registro em nuvem de pontos de áreas densas de tubulação, estrutura e equipamentos.
AutoCAD e Civil 3D
Plantas, cortes, superfícies e desenhos compatíveis com as disciplinas de projeto.
QGIS
Organização espacial de cadastros, camadas e áreas externas da planta.
Metashape e DJI Terra
Processamento fotogramétrico quando o levantamento aéreo integra o escopo.
Trimble RealWorks
Registro e tratamento de nuvens de pontos para extração de geometria e entregáveis.
Emissão de ART conforme o escopo contratado, por profissional habilitado. Método, referências e tolerâncias são registrados no relatório técnico.
Limites do escopo topográfico
Deixar os limites claros antes de contratar evita retrabalho e expectativa equivocada sobre o resultado.
- Checagem geométrica topográfica não é alinhamento mecânico de eixos. A topografia mede posição, nível, prumo e distância entre elementos; o alinhamento mecânico é executado por equipe de manutenção com instrumentação própria.
- Conferência dimensional topográfica não substitui inspeção dimensional certificada nem ensaios metrológicos acreditados.
- Tubulações enterradas só podem ser cadastradas diretamente antes do fechamento da vala. Depois disso, o registro depende de métodos complementares e das limitações de cada um deles.
- Tolerância e método precisam ser definidos junto ao projeto ou ao fabricante do equipamento. Sem esse critério, o resultado não pode ser classificado como conforme ou não conforme.
Topografia convencional ou escaneamento 3D?
Os dois métodos convivem. A escolha depende do entregável, da densidade de elementos e do tempo disponível em campo.
Topografia convencional
- Poucos elementos, bem definidos: eixos, bases, pontos de controle, cotas de piso.
- Locação e conferência de posição durante montagem ou obra.
- Verificações repetidas ao longo do tempo, sobre os mesmos pontos.
- Áreas externas, pátios e acessos.
Escaneamento 3D
- Áreas densas de tubulação, estrutura e equipamento, difíceis de descrever por pontos.
- As built e retrofit com necessidade de consulta posterior à geometria capturada.
- Verificação de interferência antes de instalar novos equipamentos ou linhas.
- Janela de campo curta, com processamento e extração feitos depois em escritório.
Em boa parte dos trabalhos industriais os métodos são combinados: a rede de apoio topográfica amarra o escaneamento e garante que a nuvem de pontos fique no mesmo sistema de referência usado pelos projetos da planta.
Onde atendemos
A LHGEO Engenharia tem base operacional em Ribeirão Preto/SP e atende projetos de topografia industrial em todo o Brasil.
A mobilização nacional é planejada conforme o escopo, o volume de campo, as exigências de acesso e a janela operacional. Deslocamento e logística entram na proposta e são informados antes da contratação.
