Escaneamento 3D Industrial, As Built e Levantamento de Plantas
Projete sobre a realidade, não sobre plantas desatualizadas.

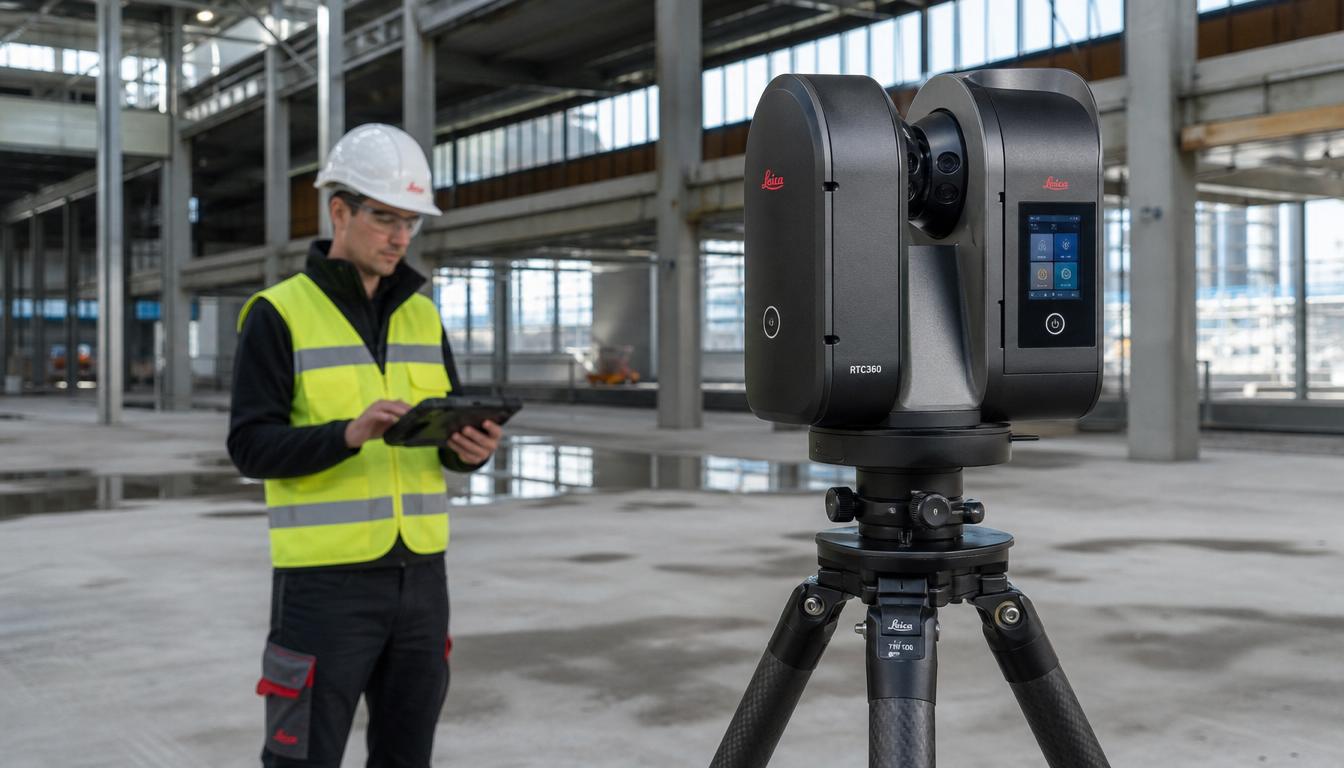

A LHGEO Engenharia realiza escaneamento 3D, levantamento As Built e captura da realidade de instalações, edificações, estruturas, tubulações e equipamentos. Integramos laser scanner, topografia, GNSS RTK e drone para gerar bases confiáveis para retrofit, ampliação, montagem, manutenção e documentação técnica.
Informações confiáveis antes de projetar, fabricar ou modificar
Projetos industriais frequentemente precisam ser desenvolvidos em instalações que passaram por reformas, substituições e ampliações sem atualização completa dos desenhos. O levantamento da condição existente reduz incertezas e oferece uma base mais confiável para decisões de engenharia.
Plantas desatualizadas
Registro da condição atual de edificações, estruturas, equipamentos e instalações para atualização documental e novos projetos.
Retrofit e ampliação
Base técnica para desenvolver reformas, modernizações e ampliações em ambientes existentes.
Implantação de equipamentos
Levantamento de espaços, bases, acessos, alturas, estruturas e possíveis interferências antes da instalação.
Tubulações e utilidades
Captura de trajetos aparentes, suportes, conexões visíveis e elementos relacionados ao sistema existente.
Falta de medidas confiáveis
Registro abrangente do ambiente para consultas e medições posteriores dentro da área efetivamente capturada.
Documentação As Built
Produção de plantas, cortes, elevações, layouts, desenhos ou modelos conforme o escopo contratado.
Interferências
Apoio à compatibilização entre o existente e novos equipamentos, tubulações, estruturas ou instalações.
Planejamento de reforma ou parada
Informações técnicas para apoiar decisões antes da mobilização, fabricação, montagem ou execução.
Aplicações do escaneamento 3D e do levantamento industrial
A metodologia e os entregáveis são definidos conforme o objetivo, as condições do local, a visibilidade dos elementos, os acessos e os requisitos do projeto.
Da captura da realidade à base pronta para o projeto
Os entregáveis são definidos conforme a finalidade do trabalho. A contratação pode incluir somente a nuvem de pontos ou também plantas, cortes, desenhos, modelos e documentação técnica.
Nuvem de pontos
Aplicação: Consulta, medições, visualização e base para desenhos ou modelos.
Plantas e layouts
Aplicação: Documentação da condição existente e apoio a reformas.
Cortes e elevações
Aplicação: Análise espacial, alturas, níveis e desenvolvimento de projetos.
Desenhos As Built
Aplicação: Atualização de plantas e documentação técnica.
Modelo 3D selecionado
Aplicação: Implantação, compatibilização e desenvolvimento de projetos.
Modelo BIM contratado
Aplicação: Retrofit e projetos que necessitem de modelo com escopo e nível de informação previamente definidos.
Controle topográfico
Aplicação: Coordenadas, níveis, integração entre ambientes e relacionamento entre áreas internas e externas.
Relatório técnico
Aplicação: Apresentação da metodologia, premissas, condições do levantamento e limitações.
ART
Aplicação: Registro da responsabilidade técnica pelas atividades contratadas.
Como o levantamento é realizado
Processo estruturado, do entendimento do objetivo à entrega dos arquivos e ART.
Análise do objetivo
Entendimento da finalidade do levantamento, área, instalações, aplicações, entregáveis e requisitos técnicos.
Planejamento
Definição dos acessos, posições de captura, controle topográfico, segurança e logística.
Levantamento de campo
Execução do escaneamento e dos levantamentos complementares definidos no escopo.
Registro e processamento
Integração das capturas e organização da nuvem de pontos.
Controle de qualidade
Conferência da cobertura, consistência e atendimento à finalidade contratada.
Produção dos entregáveis
Elaboração dos desenhos, plantas, cortes, modelos ou arquivos previstos na proposta.
Entrega técnica
Fornecimento dos arquivos, relatório e ART conforme o escopo.
Veja como os dados do levantamento se transformam em informação para o projeto
O resultado de um levantamento industrial não se limita às imagens capturadas em campo. Conforme o escopo, os dados podem ser processados e organizados em nuvens de pontos, plantas, cortes, desenhos As Built e modelos técnicos utilizados por equipes de engenharia, manutenção e projetos.
Captura em campo

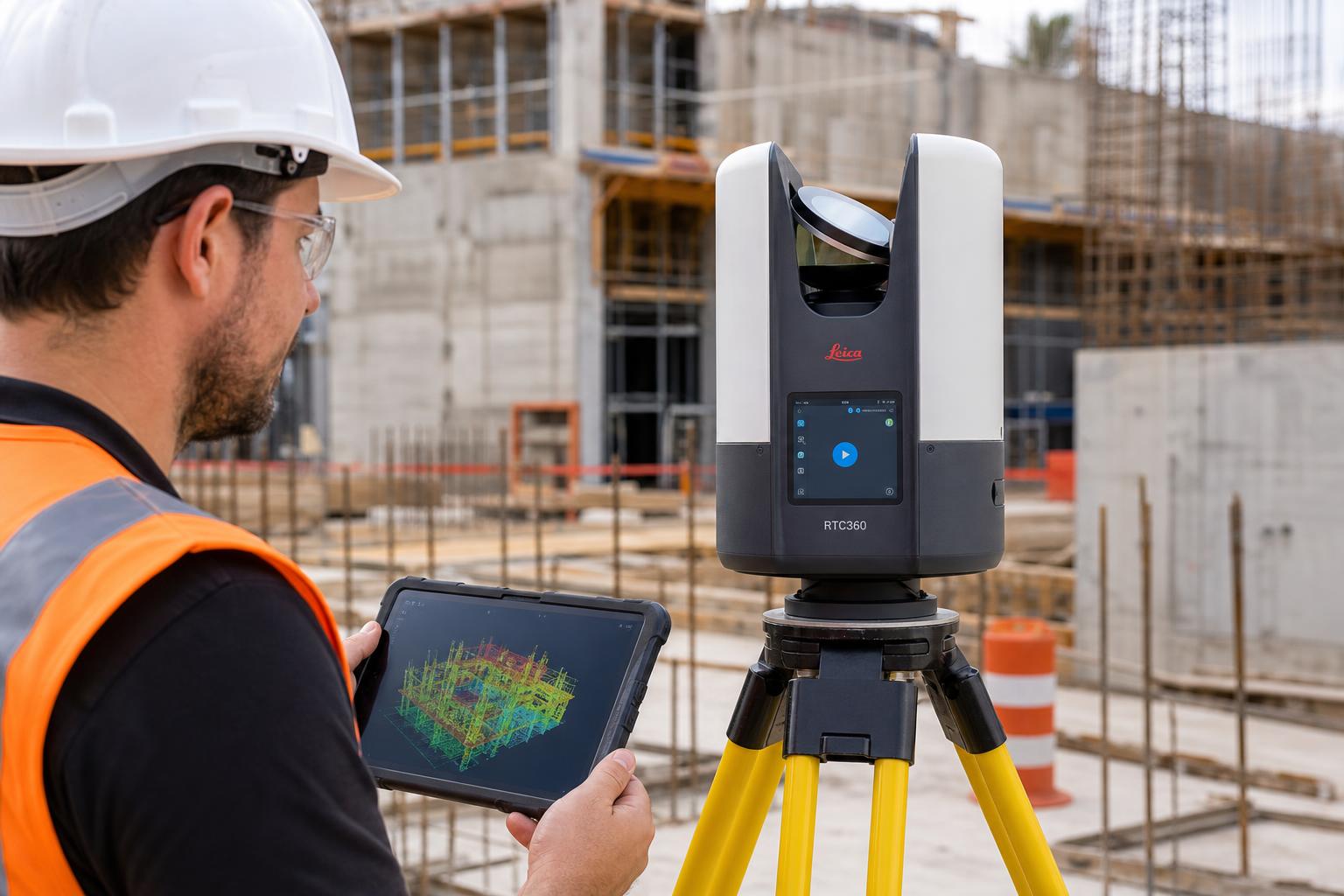

Escaneamento 3D com laser scanner terrestre e apoio de topografia.
Nuvem de pontos processada
Registro e integração das capturas em nuvem de pontos organizada.
Planta, corte ou desenho
Extração de plantas, cortes e desenhos técnicos a partir da nuvem.
Base para projeto ou modelagem

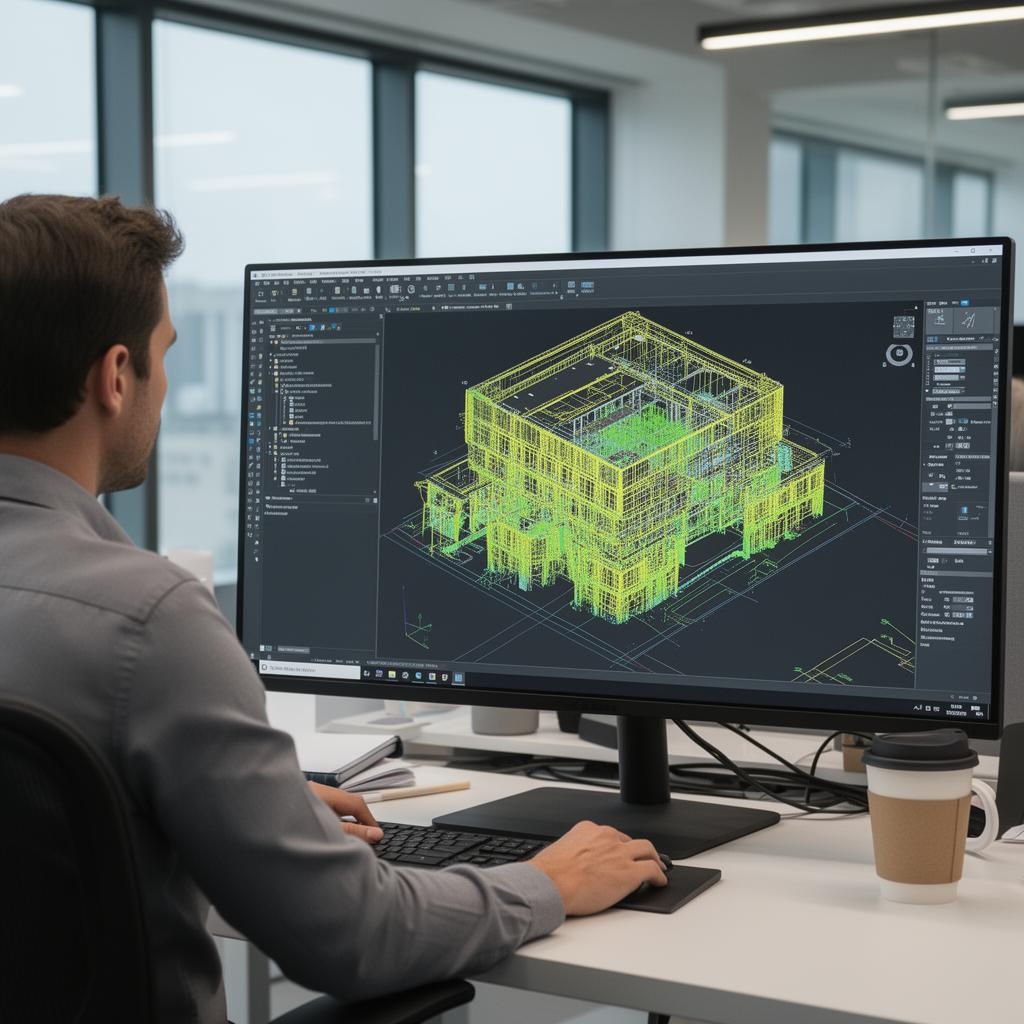

Modelo 3D ou base BIM conforme o escopo contratado.
Aplicações realizadas pela LHGEO Engenharia
Demonstrações técnicas produzidas pela LHGEO para ilustrar o fluxo de captura, processamento e organização dos dados. Os entregáveis e o nível de representação são definidos conforme o escopo de cada projeto.
Levantamento 3D de galpão para atualização cadastral
Desafio
Necessidade de registro tridimensional de um galpão existente para apoiar consultas dimensionais e atualização documental.
Solução técnica
Captura com laser scanner terrestre integrado ao controle topográfico, com registro e organização da nuvem de pontos.
Entregáveis
- Nuvem de pontos organizada
- Vistas ortográficas selecionadas
- Relatório técnico
Aplicação
Base para consultas, medições posteriores e apoio a projetos de reforma ou ampliação.
Captura de estrutura para produção de plantas e cortes
Desafio
Ambiente existente sem plantas confiáveis, com necessidade de documentação técnica em 2D.
Solução técnica
Escaneamento 3D com laser scanner e extração de plantas, cortes e elevações a partir da nuvem de pontos.
Entregáveis
- Plantas em formato técnico
- Cortes e elevações
- Nuvem de pontos de referência
Aplicação
Documentação As Built e suporte ao desenvolvimento de projeto arquitetônico ou estrutural.
Integração de Laser Scanner e topografia
Desafio
Necessidade de amarrar o levantamento 3D a coordenadas e níveis compatíveis com o entorno da instalação.
Solução técnica
Combinação de laser scanner terrestre com estação total e GNSS RTK para amarração e controle geométrico.
Entregáveis
- Nuvem de pontos georreferenciada
- Relatório com metodologia e premissas
- ART
Aplicação
Suporte à compatibilização entre áreas internas e externas e à implantação de novos equipamentos.
Seu projeto possui uma necessidade diferente?
Envie plantas, fotografias, vídeos ou uma descrição do objetivo. A LHGEO avaliará a metodologia, a logística e os entregáveis adequados ao projeto.
Laser scanner integrado à topografia de precisão
Conforme a finalidade do projeto, a LHGEO pode integrar escaneamento terrestre, estação total, GNSS RTK e aerolevantamento com drone. Essa combinação permite relacionar áreas internas e externas, controlar coordenadas e níveis e documentar terrenos, fachadas, coberturas, estruturas e instalações dentro de uma mesma base técnica.
“A LHGEO não entrega apenas uma nuvem de pontos. Entrega uma base técnica adequada à finalidade do projeto.”
Atendimento a indústrias, projetistas e empresas de engenharia
Apoio técnico para projetistas, fabricantes e integradores
A LHGEO pode atuar como parceira de levantamento para escritórios de engenharia, projetistas industriais, fabricantes de equipamentos, empresas BIM, caldeirarias, montadoras e integradores, fornecendo nuvens de pontos, controle topográfico, plantas, cortes e bases para desenvolvimento de projetos.
Falar sobre uma parceria técnicaArquivos definidos conforme o fluxo de trabalho do cliente
A versão dos softwares, os formatos, as disciplinas, o nível de modelagem, as tolerâncias e a finalidade da entrega devem ser definidos na proposta técnica.
Outros formatos podem ser combinados previamente conforme o software e o fluxo de trabalho do cliente.
Perguntas frequentes
Escaneamento 3D, As Built e levantamento industrial.
Antes das perguntas frequentes, vale conferir três leituras técnicas que complementam esta página: entenda quanto custa um escaneamento 3D industrial, veja como o levantamento para retrofit industrial reduz retrabalho e como funciona o escaneamento de tubulações e equipamentos.
Eng. Luís Henrique de Almeida Souza
Engenheiro Civil e Engenheiro Agrimensor
CREA-SP 5061174960-SP
Responsável técnico pela LHGEO Engenharia, com atuação em topografia, agrimensura, levantamentos técnicos, escaneamento 3D, documentação As Built e serviços de engenharia.
Envie as informações da instalação para uma avaliação técnica
Encaminhe plantas, fotografias, vídeos ou uma descrição do objetivo. A LHGEO analisará as informações para definir a metodologia, os entregáveis e o escopo da proposta.
- Empresa ou setor
- Cidade
- Objetivo
- Área aproximada
- Plantas existentes
- Fotos ou vídeos
- Entregáveis desejados
- Prazo
Topografia convencional ou escaneamento 3D?
Os dois métodos convivem. A escolha depende do entregável, da densidade de elementos e do tempo disponível em campo.
Topografia convencional
- Poucos elementos, bem definidos: eixos, bases, pontos de controle, cotas de piso.
- Locação e conferência de posição durante montagem ou obra.
- Verificações repetidas ao longo do tempo, sobre os mesmos pontos.
- Áreas externas, pátios e acessos.
Escaneamento 3D
- Áreas densas de tubulação, estrutura e equipamento, difíceis de descrever por pontos.
- As built e retrofit com necessidade de consulta posterior à geometria capturada.
- Verificação de interferência antes de instalar novos equipamentos ou linhas.
- Janela de campo curta, com processamento e extração feitos depois em escritório.
Em boa parte dos trabalhos industriais os métodos são combinados: a rede de apoio topográfica amarra o escaneamento e garante que a nuvem de pontos fique no mesmo sistema de referência usado pelos projetos da planta.
