Topografia Industrial para Papel e Celulose
Controle geométrico e cadastro em plantas de celulose e papel, com escopo ajustado à parada, à montagem ou à ampliação.
- Planta em operação, com janela de parada curta
- Tolerância e método definidos junto ao projeto
- Atendimento a projetos em todo o Brasil
- Relatório técnico e ART conforme o escopo
Trabalho realizado por Engenheiro Agrimensor com mais de 25 anos de experiência. Atuamos em todo o Brasil.
O que é papel e celulose e quando é utilizado
Plantas de papel e celulose têm áreas densas, muita tubulação aparente, pipe racks extensos, pontes rolantes e equipamentos de grande porte. Qualquer intervenção nova, seja ampliação, troca de equipamento ou tie-in, depende de saber com precisão onde as coisas estão hoje, e não onde o projeto antigo diz que estão.
A topografia industrial nesse setor atua em duas frentes: cadastrar o existente com densidade suficiente para projetar, e garantir a geometria do que está sendo montado, com locação de bases, conferência de estruturas e controle dimensional dos elementos executados.
Atendemos fábricas, empresas de engenharia, construtoras, montadoras e equipes de manutenção. O trabalho usa topografia de precisão, controle geométrico, estação total, nivelamento topográfico, GNSS em áreas externas e laser scanner 3D, dentro das capacidades efetivamente disponíveis.
Situações que levam a contratar este serviço
Ampliação de planta
Nova área de processo, nova linha ou novo conjunto de utilidades integrado à planta existente.
Parada programada
Janela curta com substituição de equipamento, intervenção em tubulação e montagem concentrada.
Retrofit ou revamp
Modernização de área existente com necessidade de compatibilizar projeto novo e campo real.
Tie-in de tubulação
Conexão de linha nova a linha existente, com posição de flange e suporte a levantar antes da fabricação.
Montagem de estruturas e pipe racks
Pilares, pórticos e suportes a locar e conferir antes e depois do içamento.
Caminho de rolamento de ponte rolante
Verificação de bitola, nível e alinhamento dos caminhos, quando previsto no escopo.
Topografia industrial em campo

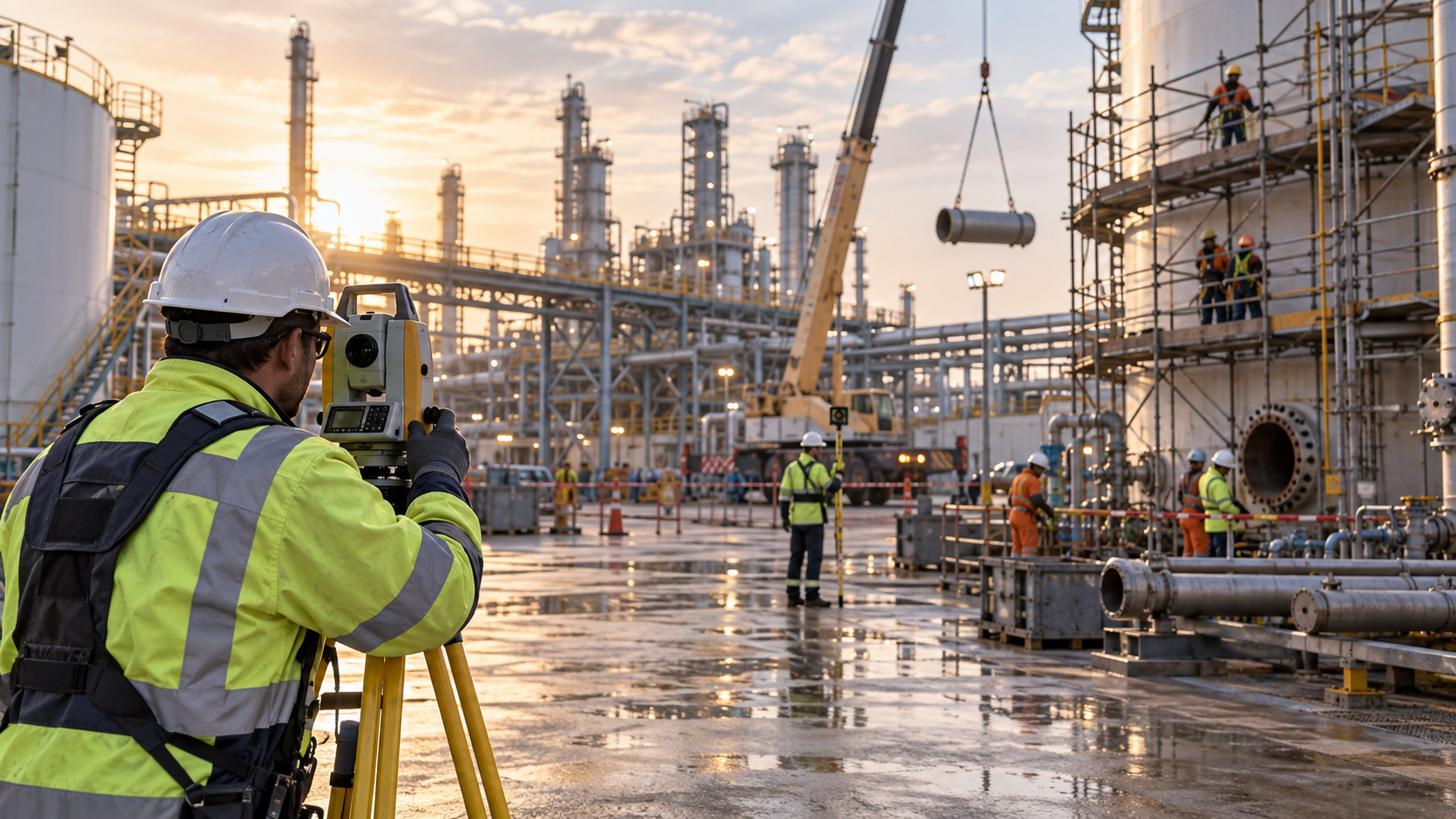

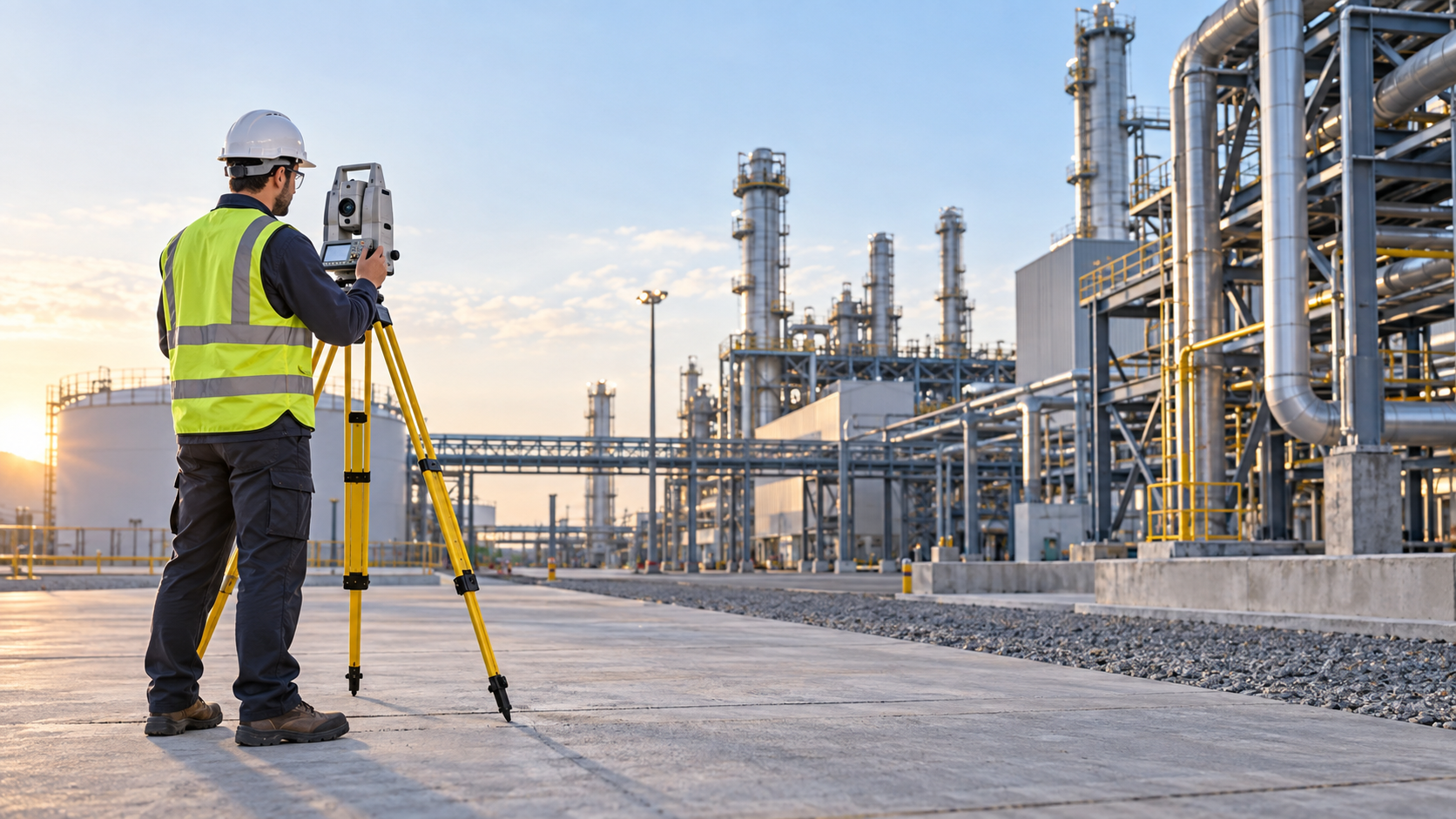

Registros de execução em planta: apoio topográfico, conferência dimensional e documentação do existente.
Setores e aplicações atendidas
O escopo é definido por ativo e objetivo. Os setores abaixo concentram a maior parte das demandas industriais recebidas.
Sucroenergético
Usinas e destilarias: áreas de processo, esteiras, tanques, pátios e intervenções em parada de safra.
Metalmecânico
Fabricação e montagem de estruturas, equipamentos e conjuntos com exigência dimensional.
Alimentos e bebidas
Linhas de envase, utilidades e ampliações em ambientes com restrição de acesso e higiene.
Logística e galpões
Pisos, docas, porta-paletes, ponte rolante e ampliação de cobertura e pavimento.
Construção industrial
Implantação de plantas: rede de apoio, locação de fundações, bases e estruturas.
Projetos e BIM
Base geométrica confiável do existente para projetistas, integradores e coordenação de disciplinas.
Manutenção e paradas
Verificações geométricas e cadastros executados dentro da janela de parada programada.
Descreva o ativo, o objetivo e a janela disponível. A análise do escopo define método, tolerância e entregáveis.
Enviar briefing técnicoComo o serviço é executado, passo a passo
- 1
Definição do escopo e da janela
Mapeamento do que será medido, montado ou conferido, com a restrição de prazo da parada ou da obra.
- 2
Rede de apoio e referências
Implantação ou recuperação de marcos e RN que amarram o cadastro e a montagem ao mesmo sistema.
- 3
Cadastro do existente
Levantamento topográfico ou escaneamento a laser da área, conforme a densidade necessária ao projeto.
- 4
Locação e liberação de frentes
Bases, chumbadores, eixos, suportes e pontos de estrutura materializados para execução.
- 5
Controle geométrico
Conferência de posição, cota, prumo e alinhamento em relação ao projeto e ao critério aplicável.
- 6
As Built e compatibilização
Registro do executado, com desenhos, nuvem de pontos e tabelas de desvio conforme contratado.
Métodos e equipamentos aplicáveis

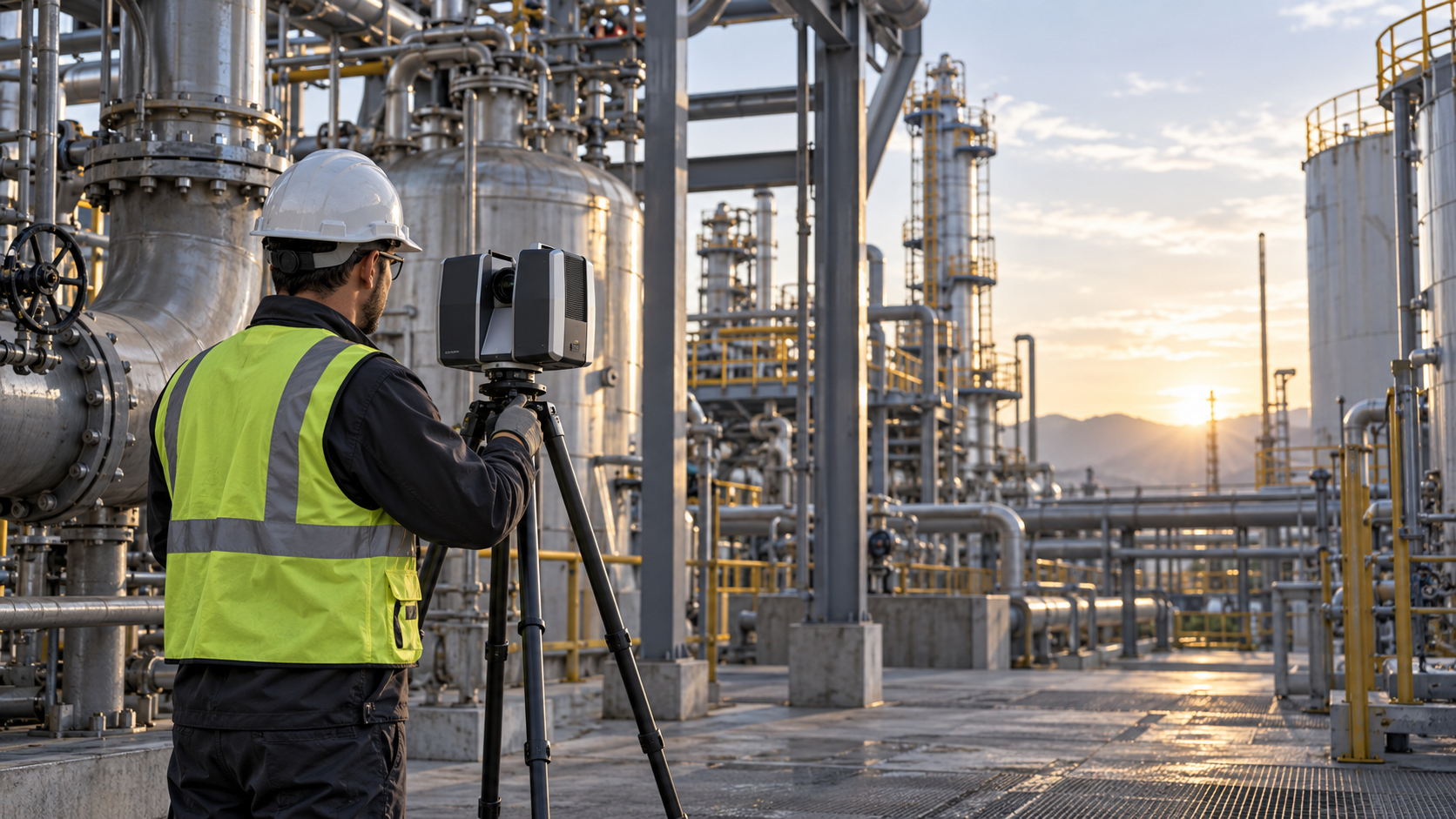

Laser scanner 3D
Aplicado ao cadastro denso de áreas de processo, tubulação e estruturas, gerando nuvem de pontos para projeto e compatibilização.
Estação total
Usada em locação, conferência geométrica e medições dirigidas dentro da planta.
Nível topográfico de precisão
Empregado em cotas de bases, apoios, plataformas e caminhos de rolamento.
GNSS/RTK em áreas externas
Utilizado em pátios, áreas de expansão e amarração da rede de apoio.
A combinação de equipamentos é definida conforme o objetivo do trabalho, o porte da área e a precisão necessária. Não há um único arranjo aplicável a todos os casos.
Entregáveis e informações para orçamento
Produtos possíveis
- Nuvem de pontos e modelo derivado, quando contratado escaneamento
- Planta cadastral e As Built em CAD
- Pontos locados com relatório de liberação por frente
- Relatório de controle geométrico com tabela de desvios
- Levantamento dirigido de tie-in, com posição de flanges e suportes
- ART conforme o escopo contratado
Dados e documentos que ajudam na análise
- Empresa, unidade e cidade/UF da planta
- Etapa: ampliação, montagem, parada, retrofit, tie-in ou As Built
- Áreas e ativos envolvidos: tanques, pipe rack, estruturas, equipamentos, utilidades
- Projetos e cadastros existentes, em CAD ou PDF
- Janela de trabalho, turnos e data da parada quando houver
- Requisitos de integração de segurança e permissão de trabalho
Quanto custa e quanto tempo demora
O que compõe o orçamento
- Área e densidade de elementos a cadastrar ou conferir
- Uso de escaneamento a laser e nível de detalhe da modelagem
- Regime de trabalho durante parada, incluindo turnos e fins de semana
- Quantidade de frentes simultâneas e duração da alocação
- Volume de desenho, modelagem e compatibilização
- Deslocamento, hospedagem e logística até a unidade
O valor é definido caso a caso, após entender escopo e condições de campo. Não trabalhamos com tabela fixa divulgada.
O que influencia o prazo
- Duração da parada ou da janela de montagem disponível
- Condições de acesso, isolamento e liberação de área
- Densidade do escaneamento e volume de pós-processamento
- Nível de detalhe do As Built ou do modelo contratado
Responsabilidade técnica
Os serviços são topográficos e geométricos, com ART conforme o escopo contratado. Não executamos alinhamento mecânico centesimal nem metrologia com instrumentação que não integre nosso escopo declarado. Tolerâncias e critérios de aceitação são sempre os do projeto, do fabricante, do contrato ou da especificação aplicável.
Perguntas frequentes
Laser scanner 3D é indicado para área de processo de celulose?
Sim, é onde ele rende mais: muita tubulação, estrutura e equipamento em pouco espaço, com necessidade de registrar tudo em pouco tempo de campo. Para escopos pontuais, a topografia convencional resolve.
Vocês fazem alinhamento de máquina de papel?
Executamos controle geométrico topográfico: posição, cota, prumo, retilineidade e alinhamento em relação a eixos de referência. Alinhamento mecânico de precisão com instrumentação específica é outra disciplina e não está no nosso escopo.
Como é feito o levantamento para tie-in?
Por levantamento dirigido das posições de flange, suporte e interferências que condicionam a nova linha, com precisão compatível com a fabricação do spool e o critério do projeto.
É possível trabalhar durante a parada, em turnos?
Sim. Paradas concentram a demanda, e o trabalho costuma ser organizado por turno e por frente, com programação definida antes da mobilização.
Vocês conferem caminhos de rolamento de ponte rolante?
Sim, quando previsto no escopo: bitola, nível, alinhamento e retilineidade dos caminhos, com relatório de desvios comparado ao critério aplicável.
Que precisão vocês entregam?
A precisão depende do método, da distância, das condições de campo e do instrumento empregado, e é definida no escopo antes da contratação. Não trabalhamos com promessa genérica de precisão absoluta.
O As Built pode ser entregue em modelo 3D?
Sim, conforme o contratado: nuvem de pontos, desenhos 2D em CAD ou modelo tridimensional com o nível de detalhe combinado previamente.
Atendem plantas em outros estados?
Sim, o atendimento é nacional, com deslocamento, hospedagem e logística previstos na proposta.
Capacidade técnica e método de trabalho
A combinação de equipamentos e software é definida conforme o ativo, a tolerância acordada e as restrições da planta. Não existe um arranjo único para todos os casos.
Estação total
Instrumento base em ambiente industrial coberto, entre estruturas e com visada controlada.
GNSS RTK, quando aplicável
Amarração e trabalho em pátios e áreas externas, onde há condição de recepção de sinal.
Laser scanner 3D Falcon X, quando aplicável
Registro em nuvem de pontos de áreas densas de tubulação, estrutura e equipamentos.
AutoCAD e Civil 3D
Plantas, cortes, superfícies e desenhos compatíveis com as disciplinas de projeto.
QGIS
Organização espacial de cadastros, camadas e áreas externas da planta.
Metashape e DJI Terra
Processamento fotogramétrico quando o levantamento aéreo integra o escopo.
Trimble RealWorks
Registro e tratamento de nuvens de pontos para extração de geometria e entregáveis.
Emissão de ART conforme o escopo contratado, por profissional habilitado. Método, referências e tolerâncias são registrados no relatório técnico.
Limites do escopo topográfico
Deixar os limites claros antes de contratar evita retrabalho e expectativa equivocada sobre o resultado.
- Checagem geométrica topográfica não é alinhamento mecânico de eixos. A topografia mede posição, nível, prumo e distância entre elementos; o alinhamento mecânico é executado por equipe de manutenção com instrumentação própria.
- Conferência dimensional topográfica não substitui inspeção dimensional certificada nem ensaios metrológicos acreditados.
- Tubulações enterradas só podem ser cadastradas diretamente antes do fechamento da vala. Depois disso, o registro depende de métodos complementares e das limitações de cada um deles.
- Tolerância e método precisam ser definidos junto ao projeto ou ao fabricante do equipamento. Sem esse critério, o resultado não pode ser classificado como conforme ou não conforme.
Topografia convencional ou escaneamento 3D?
Os dois métodos convivem. A escolha depende do entregável, da densidade de elementos e do tempo disponível em campo.
Topografia convencional
- Poucos elementos, bem definidos: eixos, bases, pontos de controle, cotas de piso.
- Locação e conferência de posição durante montagem ou obra.
- Verificações repetidas ao longo do tempo, sobre os mesmos pontos.
- Áreas externas, pátios e acessos.
Escaneamento 3D
- Áreas densas de tubulação, estrutura e equipamento, difíceis de descrever por pontos.
- As built e retrofit com necessidade de consulta posterior à geometria capturada.
- Verificação de interferência antes de instalar novos equipamentos ou linhas.
- Janela de campo curta, com processamento e extração feitos depois em escritório.
Em boa parte dos trabalhos industriais os métodos são combinados: a rede de apoio topográfica amarra o escaneamento e garante que a nuvem de pontos fique no mesmo sistema de referência usado pelos projetos da planta.
Onde atendemos
A LHGEO Engenharia tem base operacional em Ribeirão Preto/SP e atende projetos de topografia industrial em todo o Brasil.
A mobilização nacional é planejada conforme o escopo, o volume de campo, as exigências de acesso e a janela operacional. Deslocamento e logística entram na proposta e são informados antes da contratação.
